阿特拉斯螺杆空压机余热改造利用系统

一、阿特拉斯螺杆空压机余热热能回收是什么？

空压机热能回收又叫空压机余热回收利用，是螺杆式空压机余热利用热水器的简称。 它是一款新型高效的余热利用设备，它是100%靠吸收空压机废热来把冷水加热的，没有能源消耗，所以简称无能耗热水器。

二、当前热水加热方式及对比

在市面上常见的热水方式有燃煤锅炉、燃油/气锅、炉电锅炉、蒸汽锅炉、太阳能加热.空气源热泵如图所示

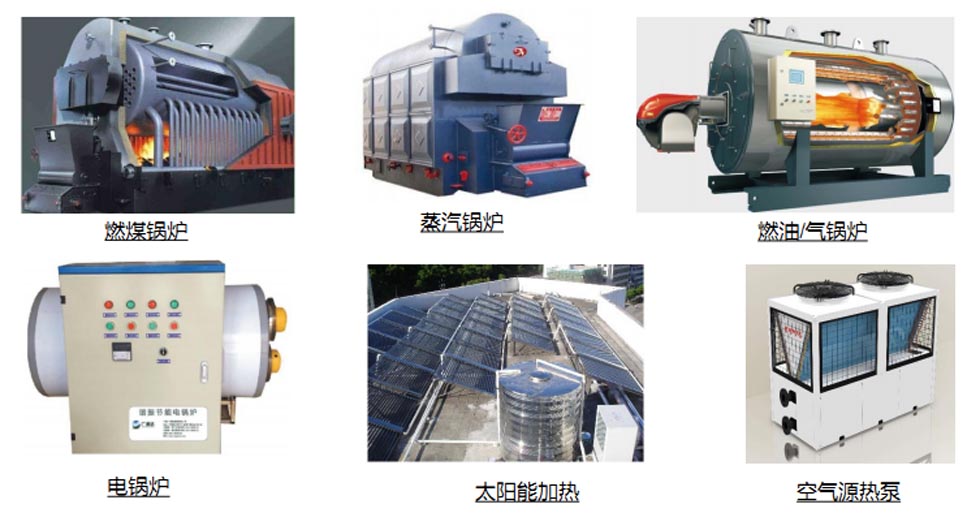

各种加热方式

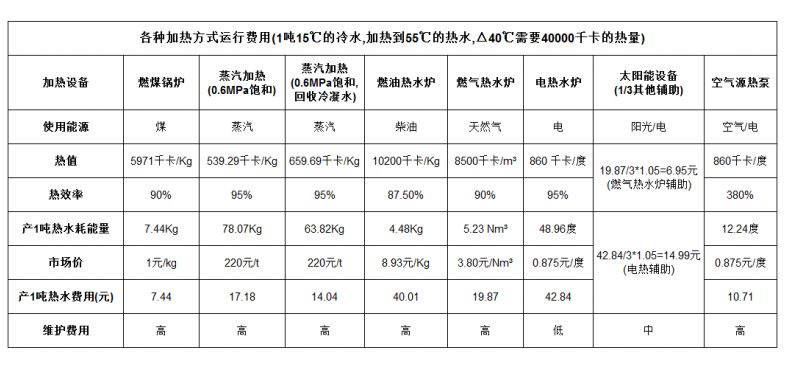

加热方式成本比对

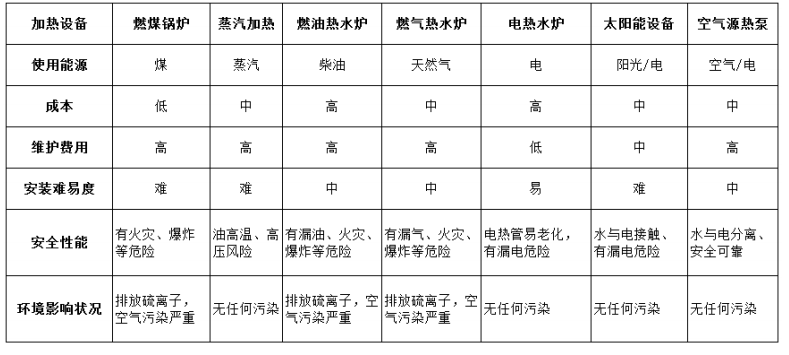

各加热方式优缺点

三、螺杆空压机热能回收工作原理

1、喷油螺杆空压机特点

空压机作为生产企业不可缺少的设备，每年消耗大量的电能，同时通过风冷却器或水冷却器向大自然排放大量的废热。

我们通过计算，就可以清楚地知道这些废热的价值。例如一台100HP(75kW)的空压机，一天工作24小时，一年工作300天来计算。

油流量75L/min，油温度80℃，冷却后温度为58℃产生的热量: 75x(80-58)x0.45x0.85x60 = 37868 kcal/H。

用电热水器加热空压机一年所产生的这些热量所需费用，按0.8元/度，电热水器的效率为 95%计算，则需要用:

37,868kcal/(860kcal/度×0.95) x 0.8元/度=37元/小时。37x24x300 = 266,976元/年

如何利用好这些余热，是企业节能减排的重要工作，可为企业创造良好的效益同时，也为保护环境尽一份力。

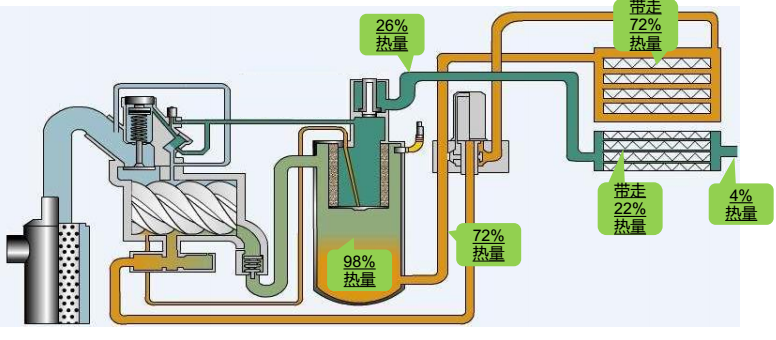

2、喷油螺杆空压机热量分布图

喷油螺杆空压机热量分布图

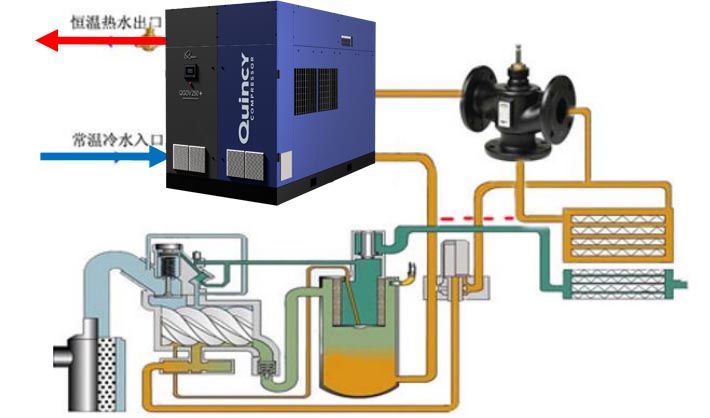

3、空压机热能回收的实现原理图

空压机热能回收的实现原理图

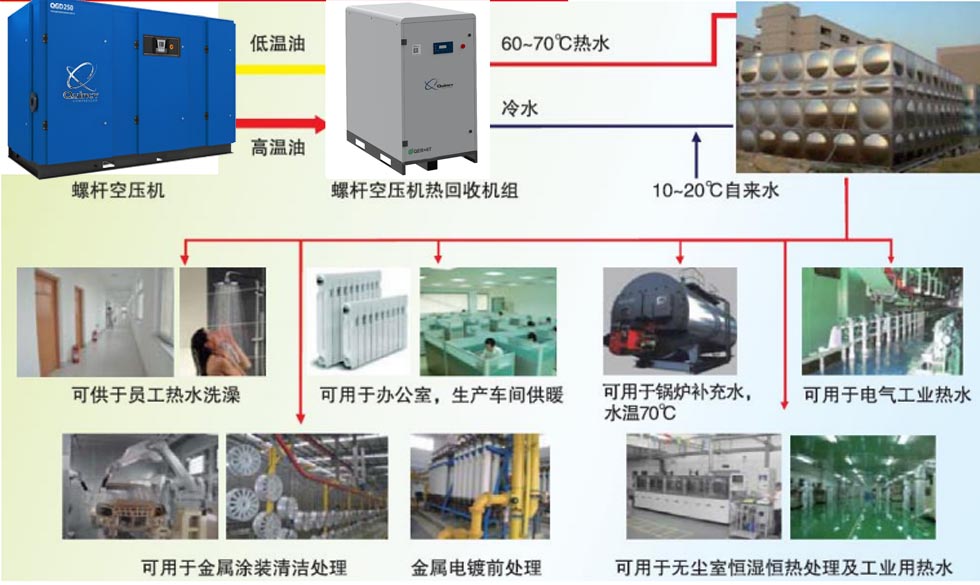

4、热能回收系统整体架构图

四、阿特拉斯螺杆空压机热能回收产品优点

1、阿特拉斯螺杆空压机热能回收机产品优势

著名品牌换热器(Danfoss)，品质保证

油路使用进口机械式温控阀，自带温度设定旁通功能，保证空压机运行稳定

设计由Atlas Copco集团设计，可适合于所有喷油螺杆压缩机，提供空压机热能回收改造的整体解决方案

提供空压机同等原厂质保服务

投资成本低，投资回报快，维护成本低，可为企业带来良好的经济效益，既环保又节能。

2、空压机余热回收的优势

一次投资长期回报，投入的成本可以在一年内回收，却带来了以后长达10年的回报

无运行成本，完全利用螺杆式空压机的余热，即环保又节能

每天源源不断地产生热水供员工冲凉、饭堂、以及工业用水

改善空压机运行状况，降低油温，延长空压机及其零件寿命

余热回收系统运作时空压机的冷却系统可以停掉，无需定期更换冷却器，并且大量节省冷却风扇的耗电

四、热能回收商机

1、冬季空调

特点：常规中央空调满足人员舒适性为目的，夏季需冷冻水;冬季需要热水。空压机热回收可满足冬季用热需求。

2、恒温恒湿系统

特点：恒温恒湿中央空调以满足生产车间对温度和湿度需求为目的，全年需要热水。空压机热回收可满足全年用热需求。

3、全新风空调系统

特点：全新风空调系统以满足车间新风对温度和湿度需求为目的，一般全年需要热水。空压机热回收可满足全年用热需求。

4、制纯水系统

特点：原水(自来水、河水或井水)温度为23℃--25℃时产纯水率最高. 空压机热回收可用来加热原水;生产出的纯水温度常需求加热至 55℃--70℃送至车间现场. 空压机热回收可用来加热纯水

5、电镀系统

特点：每条电镀线因工艺需求,有多个要求温度为 50℃--70℃ 的恒温热水池，空压机热回收可满足全年用热需求。

6、其他商机：生活用水热能回收应用、 生活热水热能回收应用、 采暖/空调热能回收应用 、纯水系统/锅炉补水热能回收应用、 加热槽创新等。

四、热能回收应用
